国产精品白丝在线,国产偷抇久久精品A片图片,精品久久久久久亚洲综合网,高清人人天天夜夜曰狠狠狠狠,成人一区二区久久亚洲,亚洲 欧美 日本 另类

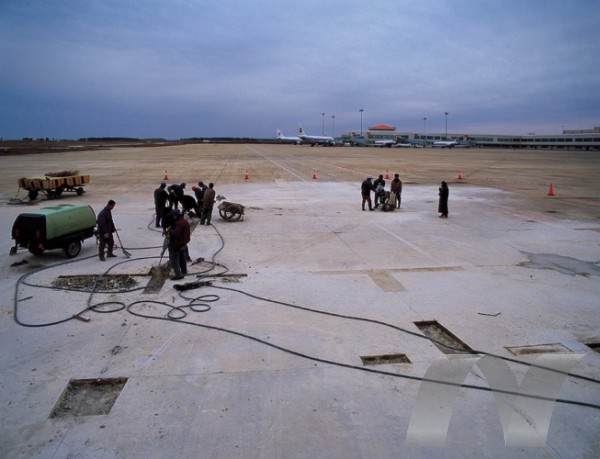

1、被修補(bǔ)砼的基面應(yīng)是剛性表面，修補(bǔ)前鑿出毛茬并將修補(bǔ)基面用水潤濕，同時清除表面雜物和

      積水；

2、修補(bǔ)混凝土配合比：水泥基材：砂：石子：水=1：1.5:1.5:0.27-0.3，水的用量在給定范圍內(nèi)視

      現(xiàn)場需要確定；

3、攪拌時，先將基材與外加劑干拌1分鐘，隨后投入中砂、石子、水進(jìn)行攪拌，加水?dāng)嚢?分鐘即

      可使用。

4、在負(fù)溫度下使用時，應(yīng)用熱水?dāng)嚢?，投料順序?yàn)橄韧度肷?、石和水，攪?分鐘再投入膠結(jié)材料

      ，并繼續(xù)拌和5分鐘。調(diào)節(jié)合適的水溫以保證混凝土拌和物澆注時的溫度不低于5℃；

5、選用符合TGJ63混凝土攪拌用水標(biāo)準(zhǔn)的結(jié)凈水、符合TGJ標(biāo)準(zhǔn)的中砂和符合TGJ53標(biāo)準(zhǔn)的5-10m

      m的石子。

使用注意事項(xiàng)：

1、修補(bǔ)材料的性能對介質(zhì)的酸堿性很敏感，酸性介質(zhì)會緩凝，堿性介質(zhì)會促凝。水、砂、石子，都

      應(yīng)保證中性；

2、修補(bǔ)砼的工作性應(yīng)用專用外加劑進(jìn)行調(diào)整，一般增加外加劑用量會延長稠化時間，并使早期強(qiáng)度

      降低。需要時模仿施工條件先做試驗(yàn)。應(yīng)嚴(yán)禁在現(xiàn)場使用時，用加水的辦法調(diào)整砼的工作性；

3、本修補(bǔ)材料的凝結(jié)硬化和早期強(qiáng)度發(fā)展受環(huán)境溫度影響較大。同樣材料在溫度低時，凝結(jié)硬化慢，

      在溫度高時凝結(jié)硬化快。需針對環(huán)境溫度選用不同型號產(chǎn)品；

4、用本產(chǎn)品配置的砼需在可工作時間內(nèi)用完，一經(jīng)稠化，不可重新加水拌和使用；

5、修補(bǔ)時應(yīng)自加水時算起半小時內(nèi)用振搗器將修補(bǔ)砼搗實(shí)并將表面抹平，不得在

      砼失去流動性后繼續(xù)振搗；

6、在較低溫度下使用時，應(yīng)覆蓋保溫并適當(dāng)延長養(yǎng)護(hù)時間。
